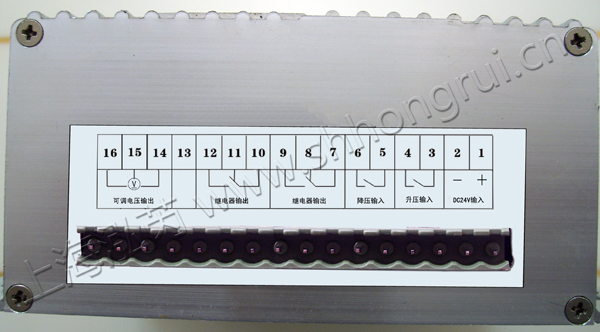

VP系列產品前面板

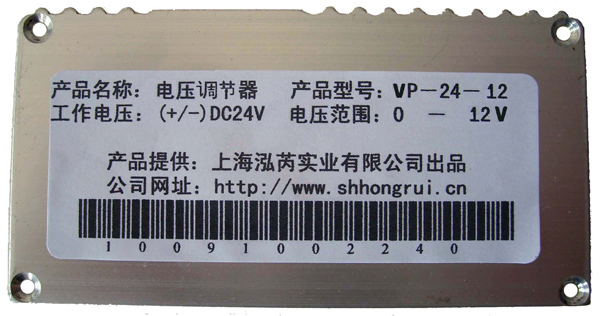

VP系列產品后面板
(1) 概述
在工業自動化控制中，比如變頻調速控制，需要一種電壓調節器。給電壓調節控制器一個控制信號，輸出是一個平滑變化的電壓值，然后將這個電壓值再傳送給變頻器。 公司基于客戶的需求，為這樣的客戶專門開發了VP系列的電壓調節器。
在工業自動化控制中，比如變頻調速控制，需要一種電壓調節器。給電壓調節控制器一個控制信號，輸出是一個平滑變化的電壓值，然后將這個電壓值再傳送給變頻器。
公司基于客戶的需求，為這樣的客戶專門開發了VP系列的電壓調節器。
VP系列電壓調節器的主要特點：
1．輸出電壓值由零可調至最大值(最大值可根據型號定)，由于采用的取樣電阻是高精度耐磨強的電位器，從而得到電壓值是無級平滑變動，壓差很小，調節范圍更大。 2．輸出電壓時，采用的是兩路控制信號來控制，這樣調節更加穩定，更加可靠。 3.在輸出端提供了兩組與電機正轉或反轉相對應的開關量信號，一常開和一常閉，使工程人員在使用電壓調節器時有更多控制信號可選用。 4．通過限流控制電機最大輸出力矩，防止因過扭引起電機和電位器損壞，從而影響電壓輸出。使產品簡捷可靠，易于維護。 5．采用抽屜式結構，散熱強、外形小巧、重量輕，安裝、拆卸均簡單方便。 6．選用高功率的DC-DC轉換模塊，提供高達75mA的電流，能完全滿足傳感器的電流需要。 7．輸入功率小，安裝控制方便，尤其適合在遠程控制、全自動化控制、以及要求精密控制的場所中使用。
1．輸出電壓值由零可調至最大值(最大值可根據型號定)，由于采用的取樣電阻是高精度耐磨強的電位器，從而得到電壓值是無級平滑變動，壓差很小，調節范圍更大。
2．輸出電壓時，采用的是兩路控制信號來控制，這樣調節更加穩定，更加可靠。
3.在輸出端提供了兩組與電機正轉或反轉相對應的開關量信號，一常開和一常閉，使工程人員在使用電壓調節器時有更多控制信號可選用。
4．通過限流控制電機最大輸出力矩，防止因過扭引起電機和電位器損壞，從而影響電壓輸出。使產品簡捷可靠，易于維護。
5．采用抽屜式結構，散熱強、外形小巧、重量輕，安裝、拆卸均簡單方便。
6．選用高功率的DC-DC轉換模塊，提供高達75mA的電流，能完全滿足傳感器的電流需要。
7．輸入功率小，安裝控制方便，尤其適合在遠程控制、全自動化控制、以及要求精密控制的場所中使用。

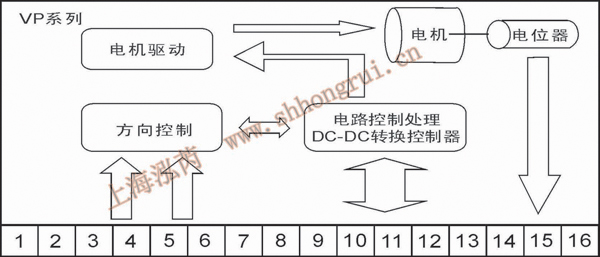

(2)原理示意圖
工作時，可根據外加的控制信號，通過內部電路板處理后，得到一個平滑變動的電壓值。 端口接線示意圖如下：
工作時，可根據外加的控制信號，通過內部電路板處理后，得到一個平滑變動的電壓值。
端口接線示意圖如下：
1端接工作電壓 DC24V +(正極) 2端接工作電壓 DC24V- (負極) 3-4端，閉合(升壓)，輸出電壓 14-15端增加，15-16端減少 5-6端，閉合(降壓)，輸出電壓14-15端減少，15-16端增加 7-8-9端，升壓控制監控端口， 當3-4端不接通時，7-8端接通，7-9端是不通； 當3-4端閉合時， 7-8端不通，7-9端是接通； 10-11-12端，降壓控制監控端口， 當5-6端不接通時，10-11端接通，10-12端是不通； 當5-6端閉合時， 10-11端不通，10-12端是接通； 13端 是空腳 14-15-16端 輸出可調電壓值，15腳為中心抽頭，16端為0電位 (3). 性能參數 (a)型號說明 VP----------24(220)-----------------05 系列號 工作電壓 可調電壓范圍 (b) 技術參數 輸入電壓： DC24V(AC220V)±20% 功耗： ≤5W 最小調節精度： 5%輸出電壓 (c) 選型表(工作電壓為DC24V)
1端接工作電壓 DC24V +(正極) 2端接工作電壓 DC24V- (負極) 3-4端，閉合(升壓)，輸出電壓 14-15端增加，15-16端減少 5-6端，閉合(降壓)，輸出電壓14-15端減少，15-16端增加 7-8-9端，升壓控制監控端口， 當3-4端不接通時，7-8端接通，7-9端是不通； 當3-4端閉合時， 7-8端不通，7-9端是接通； 10-11-12端，降壓控制監控端口， 當5-6端不接通時，10-11端接通，10-12端是不通； 當5-6端閉合時， 10-11端不通，10-12端是接通； 13端 是空腳 14-15-16端 輸出可調電壓值，15腳為中心抽頭，16端為0電位
1端接工作電壓 DC24V +(正極)
2端接工作電壓 DC24V- (負極)
3-4端，閉合(升壓)，輸出電壓 14-15端增加，15-16端減少
5-6端，閉合(降壓)，輸出電壓14-15端減少，15-16端增加
7-8-9端，升壓控制監控端口，
當3-4端不接通時，7-8端接通，7-9端是不通；
當3-4端閉合時， 7-8端不通，7-9端是接通；
10-11-12端，降壓控制監控端口，
當5-6端不接通時，10-11端接通，10-12端是不通；
當5-6端閉合時， 10-11端不通，10-12端是接通；
13端 是空腳
14-15-16端 輸出可調電壓值，15腳為中心抽頭，16端為0電位
(3). 性能參數
(a)型號說明 VP----------24(220)-----------------05 系列號 工作電壓 可調電壓范圍 (b) 技術參數 輸入電壓： DC24V(AC220V)±20% 功耗： ≤5W 最小調節精度： 5%輸出電壓 (c) 選型表(工作電壓為DC24V)
(a)型號說明
VP----------24(220)-----------------05
系列號 工作電壓 可調電壓范圍
(b) 技術參數
輸入電壓： DC24V(AC220V)±20%
功耗： ≤5W
最小調節精度： 5%輸出電壓

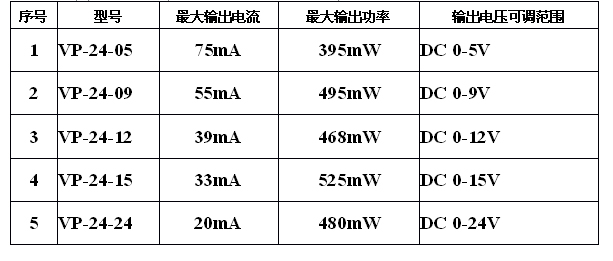

(c) 選型表(工作電壓為DC24V)

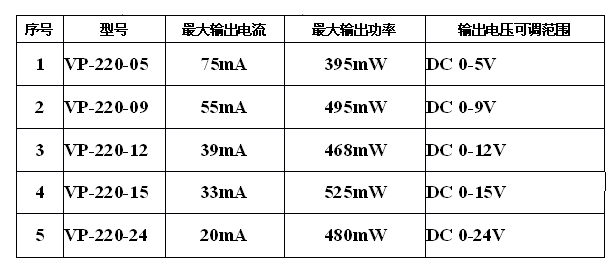

選型表(工作電壓為AC220V) 此工作時需外接一開關電源
(4) 使用環境 ．劇烈振動場合，應采取適當減振措施。安裝產品隨附的減震塊可以有效地減少震動 ．環境溫度＜45℃。 ．在有蒸汽、凝霧等空氣濕度大的場合，應有適當防護措施。
(4) 使用環境
．劇烈振動場合，應采取適當減振措施。安裝產品隨附的減震塊可以有效地減少震動 ．環境溫度＜45℃。 ．在有蒸汽、凝霧等空氣濕度大的場合，應有適當防護措施。
．劇烈振動場合，應采取適當減振措施。安裝產品隨附的減震塊可以有效地減少震動
．環境溫度＜45℃。
．在有蒸汽、凝霧等空氣濕度大的場合，應有適當防護措施。
