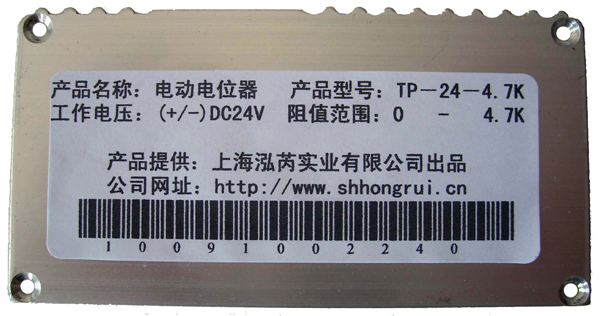

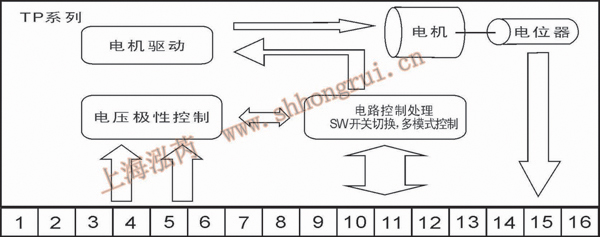

模式A：
1端接工作電壓 DC24V + ，此電壓恒定不變
2端接控制電壓 DC24V -
3端接控制電壓 DC24V -
內部控制電路不斷重復檢測2端或3端是否有低電位輸入，
當檢測到2端有低電位輸入，電機升速，輸出電阻 14-15端增加，15-16端減少；
當檢測到3端有低電位輸入，電機降速，輸出電阻 14-15端減少，15-16端增加；
4-5-6端空腳，此模式下不接任何輸入
7-8-9端，升速控制監控端口，
當2端有高電位時，7-8端接通，7-9端是不接通；
當2端有低電位時，7-8端不通，7-9端是接通；
10-11-12端，降速控制監控端口，
當3端有高電位時，10-11端接通，10-12端是不通；
當3端有低電位時，10-11端不通，10-12端是接通；
13端 是空腳

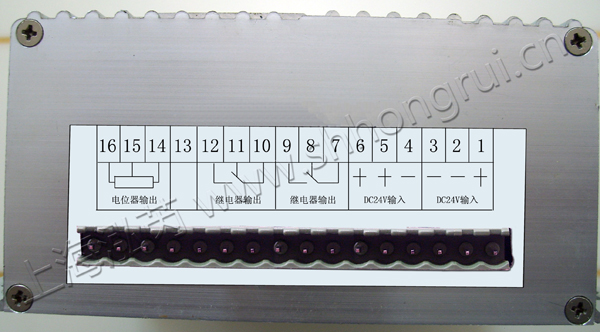

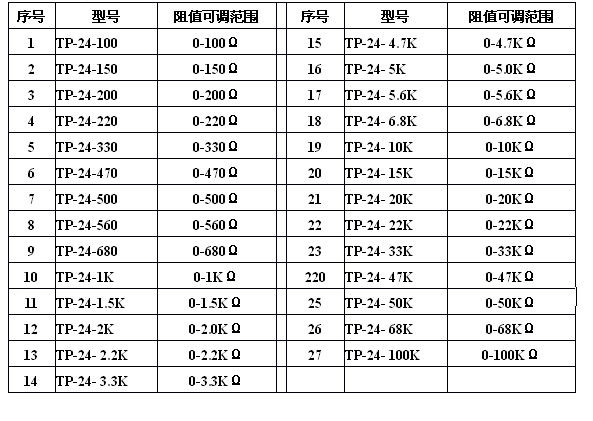

14-15-16端 輸出可調電阻的阻值，15端為中心抽頭
模式B：
1-2-3端空腳，此模式下不接任何輸入
4端接工作電壓 DC24V - ，此電壓恒定不變
5端接控制電壓 DC24V +
6端接控制電壓 DC24V +
內部控制電路不斷重復檢測5端或6端是否有高電位輸入，
當檢測到5端有高電位輸入，電機升速，輸出電阻 14-15端增加，15-16端減少；
當檢測到6端有高電位輸入，電機降速，輸出電阻 14-15端減少，15-16端增加；
7-8-9端，升速控制監控端口，
當5端有低電位時，7-8端接通，7-9端是不接通；
當5端有高電位時，7-8端不通，7-9端是接通；
10-11-12端，降速控制監控端口，
當6端有低電位時，10-11端接通，10-12端是不通；
當6端有高電位時，10-11端不通，10-12端是接通；
13端 是空腳
14-15-16端 輸出可調電阻的阻值，15端為中心抽頭
模式C：
TP系列的電動電位器，無論是工作在模式A下，還是工作在模式B下，當手動方式調節電路板上的開關 SW1 至 B 端時，
整個電路工作于模式C 下，通過電壓極性的改變來調節輸出電阻。
1 端 控制電壓DC24V
2 端 控制電壓DC24V
3到 13端 空腳，此模式下無任何輸入輸出控制信號
14-15-16端 輸出可調電阻的阻值，15端為中心抽頭
阻值變化規律如下：
1端接 DC24 +，2端接DC24 -
電機升速，輸出電阻14-15間阻值增加，15-16間阻值減少
1端接 DC24 -，2端接DC24 +
電機降速，輸出電阻14-15間阻值減少，15-16間阻值增加
特別說明：
TP系列電動電位器在模式A 或在 模式 B下工作，需要由生產方設定，用戶不能臨時更改，故在訂貨時需要特別注意。
無論TP系列電動電位器工作在 模式A 或 模式B下，通過切換開關 SW1，都可以任意切到 模式 C 下工作。這個過程是可逆的，可以從模式C 可切換到模式 A 或 模式B 下工作。
