SYNC-24-aaK/bbK 兩組不同阻值輸出系列電動電位器

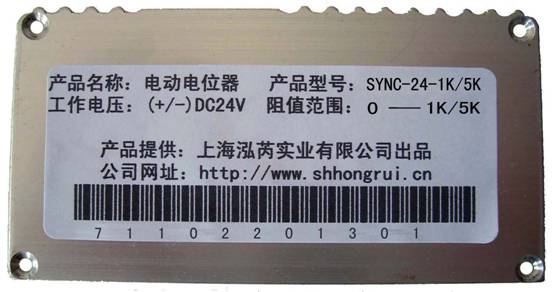

???????????? SYNC系列前面板

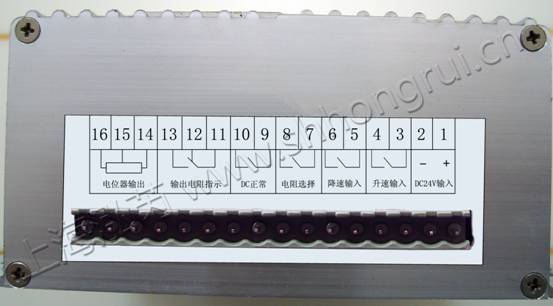

???????????????? SYNC系列后面板
(1) 產品概述:
SYNC系列電動電位器，是一種電動執行機構，根據輸入
的不同控制信號，通過電路來改變極性，驅動微型伺服電機正轉或反轉，最終改變電位器輸出電阻的大小。
本系列電動電位器可以選擇兩個不同的阻值輸出，具有輸入功率小、接線簡單、控制方便等優點，尤其適合在遠程控制、自動控制中以及測試平臺使用。
輸出的兩個不同阻值可以任意選擇，范圍從100Ω-100KΩ，可以很方便地用于發電機實驗平臺的測試。
(1) 電動電位器的接線示意圖如下：

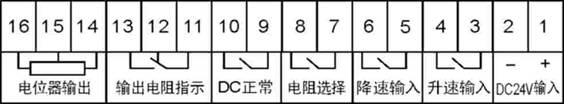

端口接線示意圖如下：
1端接工作電壓? DC24V +(正極)
2端接工作電壓? DC24V- (負極)
3-4端，閉合(升速)，輸出電阻 14-15端增加，15-16端減少
5-6端，閉合(降速)，輸出電阻 14-15端減少，15-16端增加
7-8端，(aa)K/(bb)K 輸出電阻的選擇開關，
當7-8端不接通時，表示常態，14-15-16端輸出電阻是 (bb)K
當7-8端閉合時，? 表示轉換，14-15-16端輸出電阻是 (aa)K
特別提醒：為了避免柴油機異常轉速波動，7－8端的切換請在停機時完成。
9-10端，DC24V電源正常指示開關
當DC24V電源正常時，9－10端閉合
11-12-13端?? 輸出電阻K/(bb)K 狀態指示
當輸出電阻為 (bb)K時，11－12端是閉合的
當輸出電阻為 (aa)K時，11－13端是閉合的
14-15-16端?? 輸出可調電阻的阻值，15端為中心抽頭
?(2) 產品參數
SYNC----------24-----------------1K/5K
系列號?? 工作電壓??? 阻值范圍(兩組值可任意搭配)
?????? (b)? 技術參數（輸入為±DC24V時）
輸入電壓：???? ±DC24V±20%
功耗：???????? ≤5W
調節速率：???? 12rpm
最小調節精度： 1/30圈
電位器：?????? 10圈
阻值范圍： 兩組輸出電阻可任意選擇，范圍從100Ω到10kΩ
(c) 選型表
序號 |
型號 |
阻值可調范圍 |
1 |
SYNC-24-100/200 |
0-100Ω/0-200Ω |
2 |
SYNC-24-100/500 |
0-100Ω/0-500Ω |
3 |
SYNC-24-100/1K |
0-100Ω/0-1KΩ |
4 |
SYNC-24-100/2K |
0-100Ω/0-2KΩ |
5 |
SYNC-24-100/5K |
0-100Ω/0-5KΩ |
6 |
SYNC-24-100/10K |
0-100Ω/0-10KΩ |
7 |
SYNC-24-200/500 |
0-200Ω/0-500Ω |
8 |
SYNC-24-200/1K |
0-200Ω/0-1KΩ |
9 |
SYNC-24-200/2K |
0-200Ω/0-2KΩ |
10 |
SYNC-24-200/5K |
0-200Ω/0-5KΩ |
11 |
SYNC-24-200/10K |
0-200Ω/0-10KΩ |
12 |
SYNC-24-500/1K |
0-500Ω/0-1KΩ |
13 |
SYNC-24-500/2K |
0-500Ω/0-2KΩ |
14 |
SYNC-24-500/5K |
0-500Ω/0-5KΩ |
15 |
SYNC-24-500/10K |
0-500Ω/0-10KΩ |
16 |
SYNC-24-1K/2K |
0-1KΩ/0-2KΩ |
17 |
SYNC-24-1K/5K |
0-1KΩ/0-5KΩ |
18 |
SYNC-24-1K/10K |
0-1KΩ/0-10KΩ |
19 |
SYNC-24-2K/5K |
0-2KΩ/0-5KΩ |
20 |
SYNC-24-2K/10K |
0-2KΩ/0-10KΩ |
21 |
SYNC-24-5K/10K |
0-5KΩ/0-10KΩ |
（3） 使用環境
1．劇烈振動場合，應采取適當減振措施。
2．環境溫度＜45℃。
3．在有蒸汽、凝霧等空氣濕度大的場合，應有適當防護措施

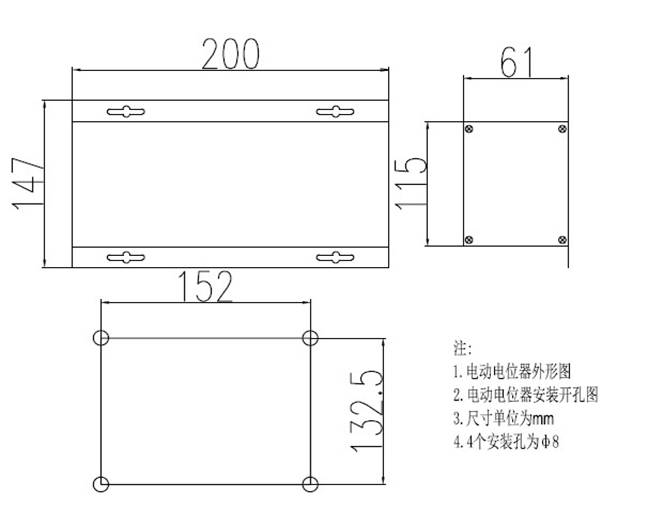

(4)?? 安裝尺寸圖
|
