SC系列雙聯輸出電動電位器

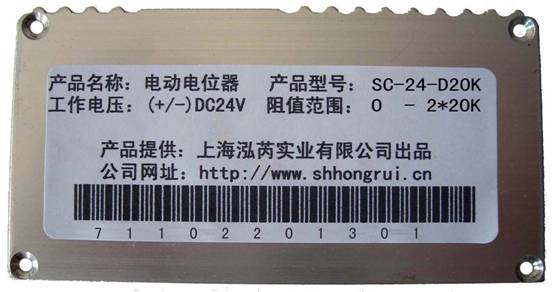

SC系列產品前面板

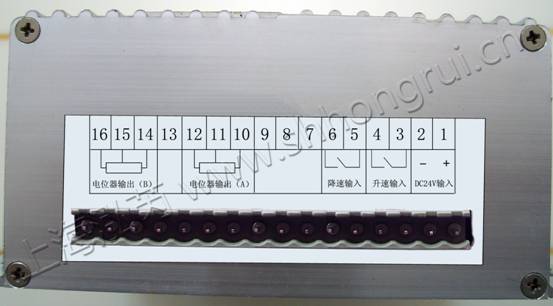

SC系列產品后面板
?(1) 概述
在工廠自動化控制中，特別是某些特殊的控制方式下，會需要有多組的電位器阻值。公司特地開發了一款雙聯輸出的電動電位器。
該系列電動電位器具有以下特點：
- 輸出兩組同步變化的電阻值，兩組電阻值是同軸、同速、物理隔離的、無源的阻值。
- 采用的是兩路開關量控制信號來控制，這樣調節更加穩定，更加可靠。
- 通過限流控制電機最大輸出力矩，防止因過扭引起電機和電位器損壞，從而影響電阻輸出。使產品簡捷可靠，易于維護。
- 雙聯電位器選用原裝進口電位器，可靠性更有保障。
- 采用抽屜式結構，散熱強、外形小巧、重量輕，安裝、拆卸均簡單方便。
- 輸入功率小，安裝控制方便，尤其適合在遠程控制、全自動化控制、以及要求精密控制的場所中使用。
??(2) 端口接線示意圖如下：
端口接線示意圖如下：
1端接工作電壓 DC24V＋（正極）
2端接工作電壓 DC24V-（負極）
3-4端，閉合（升速）
5-6端，閉合（降速）
7-8-9端，空腳，保留功能
10-11-12端，可調電位器輸出，稱為 A組
13端是空腳
14-15-16端，可調電位器輸出，稱為B組
工作狀態：
升速時，3?4端閉合，A組和B組電位器同時變化，
10?11端和14?15端電阻值同時增加
降速時，5?6端閉合，A組和B組電位器同時變化，
10?11端和14?15端電阻值同時減少
附： 預留功能版本的情況說明
在可調電位器B組上加載直流電源，可以作為基準電壓來使用。當內部加載了DC－DC模塊以后，
14-15-16端，可調電壓輸出，14為正電源端，15為中間變化端，16為 0 電位
?

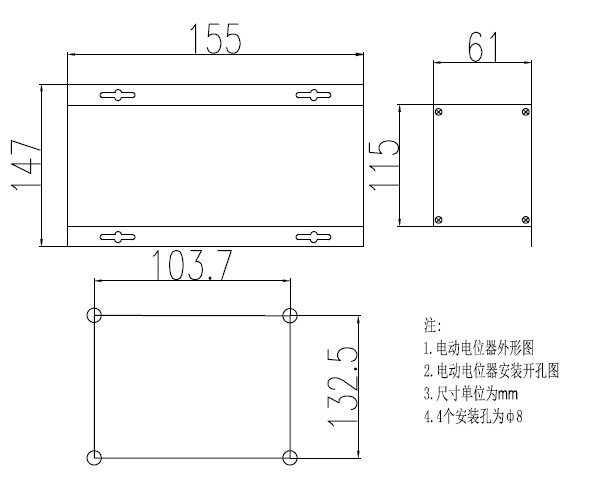

(3). 性能參數
SC----------24-----------------D5K
系列號?? 電壓等級?? 兩組輸出阻值范圍
輸入電壓：DC24V±20％
功耗：＜5W
調節速率：12rpm
最小調節精度：1／30圈
電位器：10圈
序號 |
型號 |
阻值可調范圍 |
1 |
SC-24-D5K |
兩組0- 5KΩ |
2 |
SC-24-D10K |
兩組0-10KΩ |
3 |
SC-24-D20K |
兩組0-20KΩ |
|
|
|
|
