HP系列產品前面板

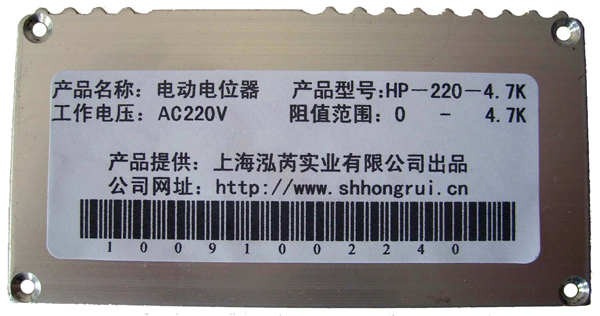

HP系列產品后面板

(1)概述

        HP系列電動電位器是根據某些特殊情況下的應用，開發的一款專用性的電動電位器。

        在工業自動化控制過程中，有時會用到交流AC220V的輸入，公司根據此種情況，特開發了一款以交流AC220V輸入的HP系列電動電位器。

        HP系列電動電位器是一種精密的電動執行機構，以交流AC220V作為工作電壓，根據不同的控制信號，驅動微型伺服電機正轉或反轉，從而改變電位器輸出電阻的大小。

該系列電動電位器具有以下特點：

1．電位器的阻值由零可調至最大值(最大值可根據型號定)，與傳統的限位開關保護方式相比較，調節范圍更大。

2．調節輸出電阻時，采用的是兩路控制信號來調節，與用改變電壓極性的方式比，調節更加穩定，更加可靠。

3．在輸出端提供了兩組與電機正轉或反轉相對應的開關量信號，一常開和一常閉，使工程人員在使用電動電位器時有更多控制信號可選用。

4．通過限流控制電機最大輸出力矩，防止因過扭引起電機和電位器損壞。使產品簡捷可靠，易于維護。

5．采用全鋁合金抽屜式結構，外形尺寸小、重量輕，安裝、拆卸均簡單方便。

6．選用進口高性能耐磨型多圈電位器，使用壽命更長，性能更穩定。

7．輸入功率小，控制方便，尤其適合在遠程控制、全自動化控制、以及要求精密控制的場所中使用。

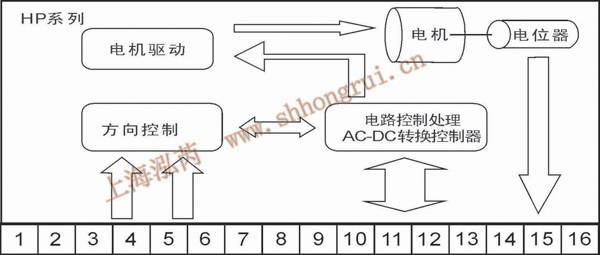

(2)  原理示意圖



        外部輸入的工作電壓是AC220V，根據外加的控制信號， 通過內部電路板處理后，將工作電壓傳到伺服電機，改變電機的正、反轉，從而帶動電位器軸正轉或反轉，改變輸出電阻。

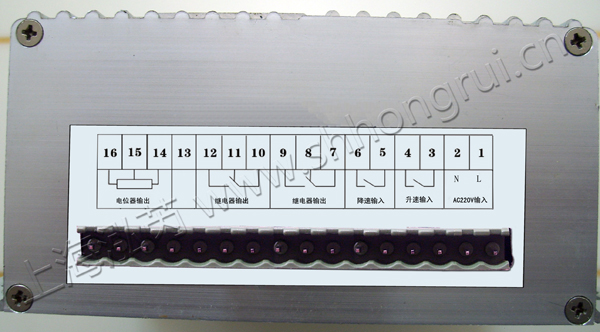

端口接線示意圖如下：

1端接工作電壓  AC220V

2端接工作電壓  AC220V

3-4端，閉合(升速)，輸出電阻 14-15端增加，15-16端減少

5-6端，閉合(降速)，輸出電阻14-15端減少，15-16端增加

7-8-9端，升速控制監控端口，

當3-4端不接通時，7-8端接通，7-9端是不通；

當3-4端閉合時，  7-8端不通，7-9端是接通；

10-11-12端，降速控制監控端口，

當5-6端不接通時，10-11端接通，10-12端是不通；

當5-6端閉合時，  10-11端不通，10-12端是接通；

13端 是空腳

14-15-16端 輸出可調電阻的阻值，15端為中心抽頭

(3). 性能參數

(a)型號說明

HP----------220-----------------4.7K

系列號    工作電壓            阻值范圍

(b) 技術參數（輸入為AC220V時）

輸入電壓：     AC220V±20%

功耗：         ≤3W

調節速率：     12rpm

最小調節精度： 1/30圈

電位器：       10圈

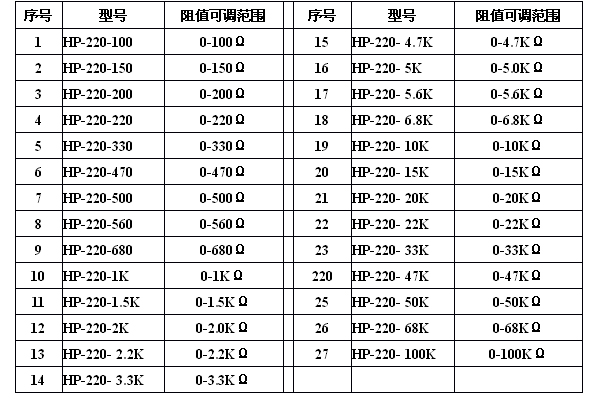

 (c) 選型表

(4) 使用環境

．劇烈振動場合，應采取適當減振措施。安裝產品隨附的減震塊可以有效地減少震動

．環境溫度＜45℃。

．在有蒸汽、凝霧等空氣濕度大的場合，應有適當防護措施。
