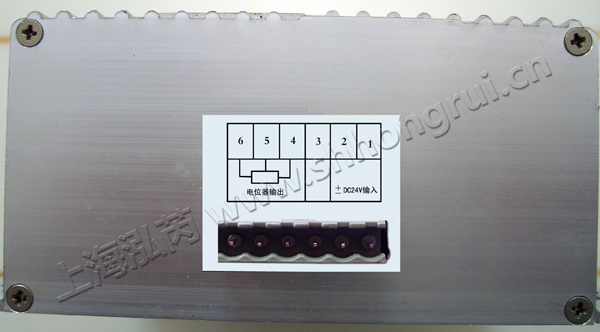

EP系列產品前面板

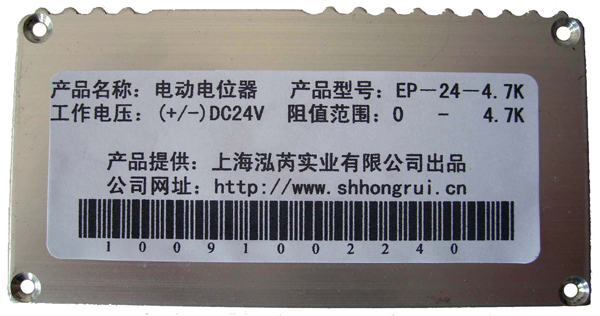

EP系列產品后面板

(1)?概述

        EP系列電動電位器是一種電動執行機構，根據輸入電壓的極性，驅動微型伺服電機正轉或反轉，改變電位器輸出電阻的大小。

該系列電動電位器具有以下特點：

        1．電位器的阻值由零可調至最大值(根據型號定)，與傳統的限位開關保護方式相比較，調節范圍更大。

        2．通過限流控制電機最大輸出力矩，防止因過扭引起電機和電位器損壞。與傳統的限位開關保護方式相比較，更簡捷可靠，易于維護。

        3．采用抽屜式結構，外形尺寸小、重量輕。安裝、拆卸均簡單方便。

        4．選用高性能耐磨型電位器，使用壽命長。

        5．輸入功率小，控制方便，尤其適合在遠程控制和自動控制中使用。

??

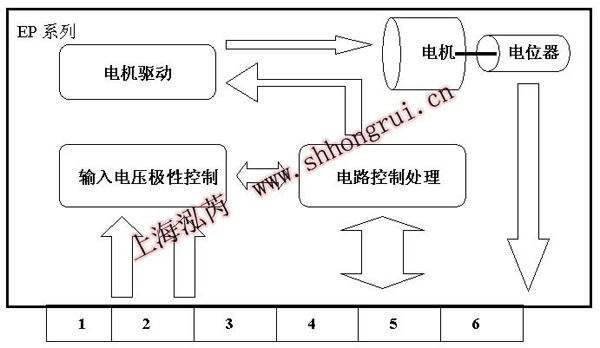

(2)原理示意圖

      工作時，外加DC24V控制信號經控制電路板處理至伺服電機，可根據外加電壓信號的極性，來改變電機的正、反轉，從而帶動電位器軸正轉或反轉，改變輸出電阻。

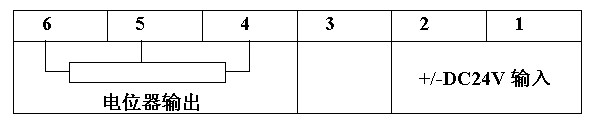

端口接線示意圖如下：

         1、2端 控制電壓DC24V       3端空腳         4-5-6端 輸出可調電阻的阻值，5腳為中心抽頭

        阻值變化規律如下：

        1端接 DC24+，2端接DC24-；4-5間阻值增加，5-6間阻值減少

        1端接 DC24-，2端接DC24+；4-5間阻值減少，5-6間阻值增加

(3).性能參數

(a)型號說明

EP----------24-----------------4.7K

系列號  電壓等級             阻值范圍



(b) 技術參數（輸入為±DC24V時）

輸入電壓：     ±DC24V±20%

功耗：         ≤1W

調節速率：     12rpm

最小調節精度： 1/30圈

電位器：       10圈

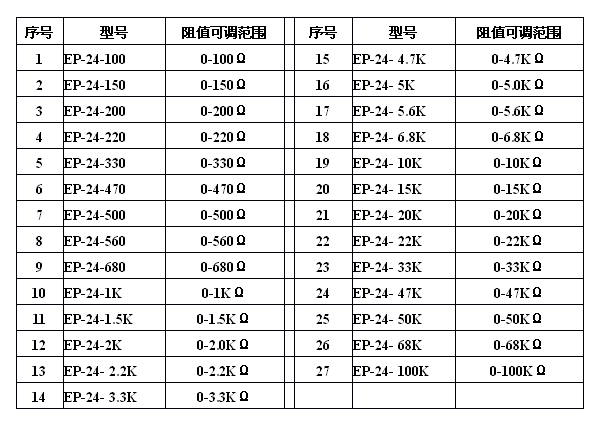

(c ) 選型表

(4) 使用環境

．劇烈振動場合，應采取適當減振措施。安裝產品隨附的減震塊可以有效地減少震動

．環境溫度＜45℃。

．在有蒸汽、凝霧等空氣濕度大的場合，應有適當防護措施。

(5) 適用范圍

國產和進口的電子調速器基本上都適用，以下列舉部份型號可作參考

重慶康明斯發動機有限公司 NTA855系列EFC電子調速器
重慶康明斯發動機有限公司 KTA19系列EFC電子調速器
湖北襄樊康明斯發動機有限公司6BT系列GAC ESD5500E電子調速器
湖北襄樊康明斯發動機有限公司6BT系列F/ESC1000A電子調速器
杭州汽車發動機廠WD615系列F/ECS1000A電子調速器
杭州汽車發動機廠WD415系列F/ECS1000A電子調速器
杭州汽車發動機廠X6130系列F/ECS1000A電子調速器
山東淄博柴油機廠6170系列F/ECS1000A電子調速器
山東淄博柴油機廠8170系列F/ECS1000A電子調速器
山東淄博柴油機廠12V190系列F/ECS1000A電子調速器
山東濰坊柴油機有限公司W(wǎng)D615系列F/ECS1000A電子調速器
河南洛陽柴油機有限公TBD234系列F/ECS1000A電子調速器
無錫富豪發動機有限公司TD系列GAC ESD5500E電子調速器
無錫富豪發動機有限公司TAD系列GAC ESD5500E電子調速器
無錫富豪發動機有限公司TWD系列GAC ESD5500E電子調速器
大宇發動機有限公司P126PI系列2301A電子調速器
大宇發動機有限公司P158LE系列2301A電子調速器
大宇發動機有限公司P180LE系列2301A電子調速器
大宇發動機有限公司P222LE系列2301A電子調速器
上海柴油機股份有限公D683系列FESC1000電子調速器
