DNM系列電動電位器

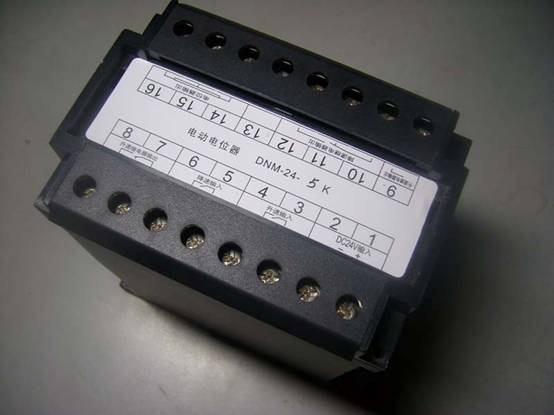

DNM正面圖

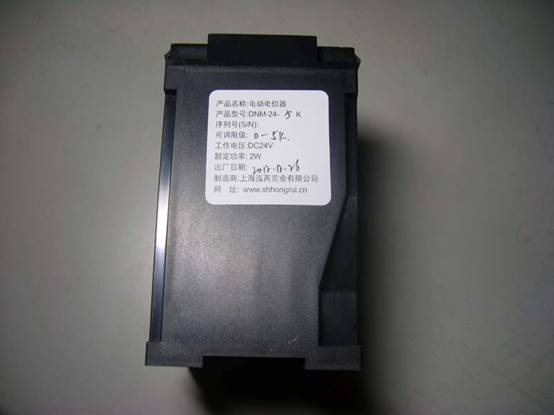

DNM側面圖
-
?概述
DNM系列電動電位器也稱為遠程調速電位器，是一種電動執行機構，根據兩路不同開關量信號，改變電壓極性，驅動微型伺服電機正轉或反轉，從而使電位器輸出電阻自動增加或減小。
該系列電動電位器具有以下特點：
1．電位器的阻值由零可調至最大值(根據型號確定)，調節阻值范圍寬，阻值變化平緩，適用面廣泛。
2．調節輸出電阻時，采用的是兩路開關量控制信號來調節，與用改變電壓極性的方式比，調節更加穩定，更加可靠。
3．通過限流控制電機最大輸出力矩，防止因過扭引起電機和電位器損壞。與傳統的限位開關保護方式相比較，更簡捷可靠，易于維護。
4．采用工業級標準DIN 35 mm導軌安裝，可節省控制柜空間。安裝、拆卸、接線均簡單方便。
5.? 有兩組繼電器輸出， 可監控電動電位器工作狀態。
6．選用進口高性能耐磨型繞線電位器，質量可靠保證，
使用壽命更長。
7．輸入功率小，控制方便，可用于治金、電力、機械、石化、船舶等行業，尤其適合在柴油發電機并機控制、電機調速調壓、遠程控制、工廠智能全自動控制等應用。

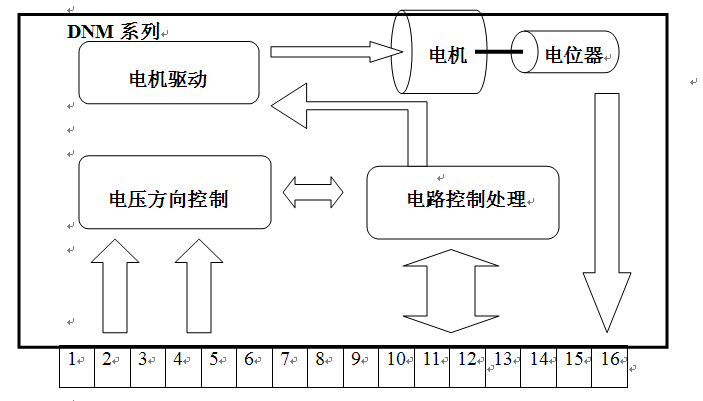

??(2) 原理示意圖
工作時，外加的升、降兩路開關量控制信號經控制電路板
處理至伺服電機，根據不同的信號，來改變電機的正、反轉，從而帶動電位器軸正轉或反轉，改變輸出電阻。

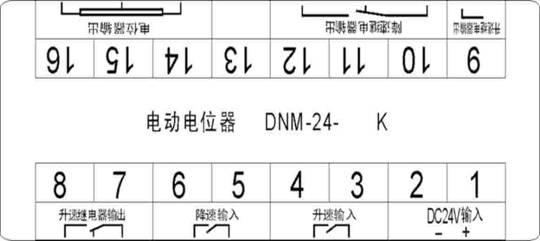

端口接線示意圖如下：
1-2端, 控制電壓DC24V,? 1端接 +24V，2端接 0V
3-4端，閉合(升速)，輸出電阻14-15端增加，15-16端減少
5-6端，閉合(降速)，輸出電阻14-15端減少，15-16端增加
7-8-9端，升速控制監控端口，
當3-4端不接通時，7-8端接通，7-9端是不通；
當3-4端閉合時，? 7-8端不通，7-9端是接通；
10-11-12端，降速控制監控端口，
當5-6端不接通時，10-11端接通，10-12端是不通；
當5-6端閉合時，? 10-11端不通，10-12端是接通；
13端?? 是空腳
14-15-16端? 輸出可調電阻的阻值，15端為中心抽頭
(3). 性能參數
(a)型號說明
DNM----------24-----------------5K
系列號??? 電壓等級???? 阻值范圍
(b) 技術參數
電源需求 |
|
輸入電壓 |
?±DC24V±20%(Min DC19V ~ Max DC28V) |
整機功耗 |
≤5W |
反接保護 |
內置，工作電壓極性反接，電路不工作 |
性??? 能 |
|
調節速率 |
? 12 RPM? |
最小精度 |
1/30圈 |
旋轉角度 |
? 3600度(10圈) |
阻值范圍 |
? 100Ω到50 KΩ，詳見選型表 |
狀態監控 |
? 提供兩組電位器干接點輸出 |
接線端口 |
? 16個 |
機構規格 |
|
外殼材質 |
黑色阻燃ABS |
外殼尺寸 |
75mm(H)*110mm(W)*127mm(D) |
接線保護 |
? 接線端子加保護蓋 |
整機重量 |
? 約0.6KG |
安裝方式 |
工業級標準DIN 35mm導軌安裝 |
工作溫度 |
? 0-45℃。 |
工作濕度 |
? 5%-95%(無凝露) |
(c ) 選型表
序號 |
型號 |
阻值可調范圍 |
1 |
DNM-24-0.1K |
0-100Ω |
2 |
DNM-24-0.2K |
0-200Ω |
3 |
DNM-24-0.5K |
0-500Ω |
4 |
DNM-24-1k |
0-1kΩ |
5 |
DNM-24-2k |
0-2kΩ |
6 |
DNM-24-5k |
0-5kΩ |
7 |
DNM-24-10k |
0-10kΩ |
8 |
DNM-24-20k |
0-20kΩ |
9 |
DNM-24-50k |
0-50kΩ |
(4) 使用環境
■ 劇烈振動場合，應采取適當減振措施。安裝減震塊可以有效地減少震動。
■ 環境溫度＜45℃。
■ 在有蒸汽、凝霧等空氣濕度大的場合，應有適當防護措施。
?(5) 適用范圍
國產和進口的電子調速器基本上都適用，以下列舉部份型號可作參考重慶康明斯發動機有限公司 NTA855系列EFC電子調速器
重慶康明斯發動機有限公司 KTA19系列EFC電子調速器
湖北襄樊康明斯發動機公司6BT系列GAC ESD5500E電子調速器
湖北襄樊康明斯有限公司6BT系列F/ESC1000A電子調速器
杭州汽車發動機廠WD615系列F/ECS1000A電子調速器
杭州汽車發動機廠WD415系列F/ECS1000A電子調速器
杭州汽車發動機廠X6130系列F/ECS1000A電子調速器
山東淄博柴油機廠6170系列F/ECS1000A電子調速器
山東淄博柴油機廠8170系列F/ECS1000A電子調速器
山東淄博柴油機廠12V190系列F/ECS1000A電子調速器
山東濰坊柴油機有限公司W(wǎng)D615系列F/ECS1000A電子調速器
河南洛陽柴油機有限公TBD234系列F/ECS1000A電子調速器
無錫富豪發動機有限公司TD系列GAC ESD5500E電子調速器
無錫富豪發動機有限公司TAD系列GAC ESD5500E電子調速器
無錫富豪發動機有限公司TWD系列GAC ESD5500E電子調速器
大宇發動機有限公司P126PI系列2301A電子調速器
大宇發動機有限公司P158LE系列2301A電子調速器
大宇發動機有限公司P180LE系列2301A電子調速器
大宇發動機有限公司P222LE系列2301A電子調速器
上海柴油機股份有限公D683系列FESC1000電子調速器

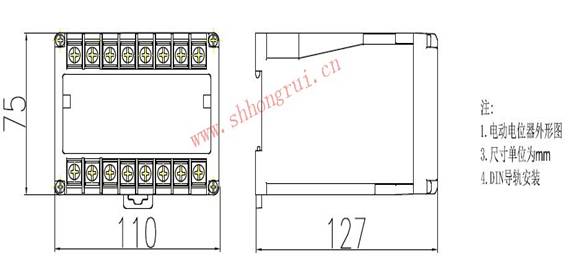

- 安裝尺寸圖
