DDI系列電動電位器

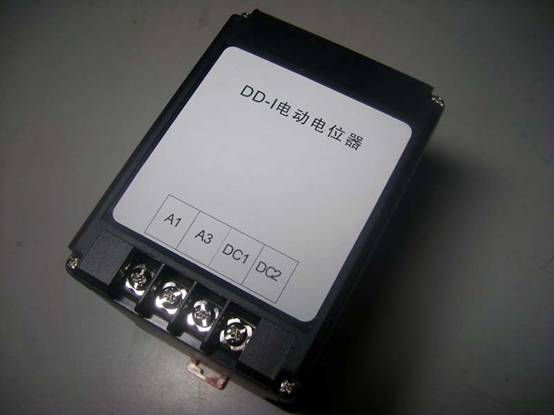

DDI系列正面圖
DDI系列電動電位器，是一種電動執行機構，根據輸入電壓的極性，驅動微型伺服電機正轉或反轉，改變電位器輸出電阻的大小，具有輸入功率小、接線簡單、控制方便，尤其適合在遠程控制和自動控制中使用。
適用于要求簡單、控制單一的控制系統。
(1) 電動電位器的接線示意圖如下：
在產品的面板端有一個4腳的接線端。接線示意圖如下：
A1 |
A3 |
DC1 |
DC2 |
A1、 A3端 接輸出可調電阻的阻值
DC1、 DC2端 ? 接控制電壓DC24V
阻值變化規律如下：
- ??DC1端接 DC24+，DC2端接DC24-；A1－A3間阻值增加
- ??DC1端接 DC24-，DC2端接DC24+；A1－A3間阻值減少
注意：若發現柴油機的升降速特性相反，請將電動電位器的DC1、DC2腳端子電壓反接。
(2) 產品規格參數：
電源需求 |
|
輸入電壓 |
?±DC24V±20%(Min DC19V ~ Max DC28V) |
整機功耗 |
≤5W |
性??? 能 |
|
調節速率 |
? 12 RPM? |
最小精度 |
1/30圈 |
旋轉角度 |
? 3600度(10圈) |
阻值范圍 |
? 100Ω到50 KΩ，詳見選型表 |
接線端口 |
? 4個 |
機構規格 |
|
外殼材質 |
黑色阻燃ABS |
外殼尺寸 |
110mm(H)*80mm(W)*100mm(D) |
整機重量 |
? 約0.6KG |
安裝方式 |
工業級標準DIN 35mm導軌安裝 |
工作溫度 |
? 0-45℃。 |
工作濕度 |
? 5%-95%(無凝露) |
-
選型表
序號 |
型號 |
阻值可調范圍 |
1 |
DDI-24-0.1K |
0-100Ω |
2 |
DDI-24-0.2K |
0-200Ω |
3 |
DDI-24-0.5K |
0-500Ω |
4 |
DDI-24-1k |
0-1kΩ |
5 |
DDI-24-2k |
0-2kΩ |
6 |
DDI-24-5k |
0-5kΩ |
7 |
DDI-24-10k |
0-10kΩ |
8 |
DDI-24-20k |
0-20kΩ |
9 |
DDI-24-50k |
0-50kΩ |
(4)? 使用環境
■ 劇烈振動場合，應采取適當減振措施。
■ 環境溫度＜45℃。
■ 在有蒸汽、凝霧等空氣濕度大的場合，應有適當防護措施

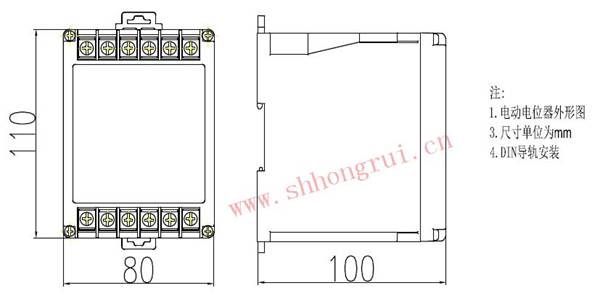

- 安裝尺寸圖
